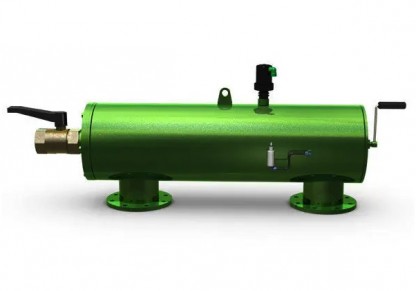

Filter metallskärm med intern spolning F3400

Filter metallskärm med intern spolning F3400
De F3400 metallskärm filter med inre spolning mekanism (halvautomatisk) är utrustade med en manuell rengöring sugmekanism. Filtret är bäst lämpad för applikationer utan en effektkälla. Den F3400 metallskärmfilter med intern spolningsmekanism är enkel att använda och underhålla. Filtren kommer med en mekanisk indikator differentialtryck som visar när den maximala rekommenderade avvikelsen har inträffat.

Funktioner
Det passar för applikationer utan en vattentillförsel
Det enkel att använda och underhålla
Det manuell rengöring sug mekanism

Teknisk data
Lägsta arbetstryck : 2 bar
Maximalt tryck : 10 bar
Skärm alternativ : 100, 130, 200 mikron

Modell	Kroppsstil	Inlopp/ utloppsstorlek		Anslutning typ	Skärm betyg
		(tum)	(mm)		(Mikron)
RVD101043824	Parallell	4	100	BSTD	130
RVD101043825	Parallell	4	100	BSTD	200
RVD101043826	Parallell	4	100	ISO-16	130
RVD101043827	Parallell	4	100	ISO-16	200
RVD101043830	Parallell	6	150	BSTD	130
RVD101043831	Parallell	6	150	BSTD	200
RVD101043832	Parallell	6	150	ISO-16	130
RVD101043833	Parallell	6	150	ISO-16	200
RVD101043836	Parallell	8	200	BSTD	130
RVD101043837	Parallell	8	200	BSTD	200
RVD101043838	Parallell	8	200	ISO-16	130
RVD101043839	Parallell	8	200	ISO-16	200

Kropp	Inlopps / utloppsstorlek tum/mm	Inlopp /utlopp Storlek (mm)	Förbindelse	Skärm Betyg (mikron)
Parallell	4"/100mm	100	BSTD	200,400
Parallell	4"/100mm	100	ISO-16	200,400
Parallell	6"/150mm	150	BSTD	200,400
Parallell	6"/150mm	150	ISO-16	200,400
Parallell	8"/200mm	200	BSTD	200,400
Parallell	8"/200mm	200	ISO-16	200,400

Kropp	Inlopps / utloppsstorlek	Max. Flöde	Skärm Betyg		Förbindelse
	tum/mm	(bar)	(Mesh)	(Mikron)
Parallell	4"/100mm	13,34	80	200	ASA (Fläns)
Parallell	4"/100mm	13,34	120	130	ASA (Fläns)
Parallell	6"/150mm	25,16	80	200	ASA (Fläns)
Parallell	6"/150mm	25,16	120	130	ASA (Fläns)
Parallell	8"/200mm	41,94	80	200	ASA (Fläns)
Parallell	8"/200mm	41,94	120	130	ASA (Fläns)

» Tryckfall diagram
