Cirkulationspump Grundfos TP 200-330/4, 37kW 354m³/h 28,6m 3x400V 50Hz




Cirkulationspump Grundfos TP 200-330/4, 37kW  354m³/h  28,6m 3x400V 50Hz

  • Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
  • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
  • Pumpen är försedd med en obalanserad gummibälgstätning.
  • Axeltätningen uppfyller EN 12756.
  • Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
  • Pumpen är försedd med en fläktkyld asynkronmotor.
Ytterligare produktinformation
MEI=0,70 | MEI>0,70

     *-Bilden på produkten kan avvika från aktuell produkt.


Vätska
Vätska Vatten
Vätsketemperatur område 0 till 120°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

1480 rpm

Resulterande flöde 354 m³/h
 Nominrellt tryck 28,6 m
Lyfthöjd max 330 dm
Faktisk pumphjulsdiameter 310 mm
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning:
BAQE
Kurvtolerans ISO9906:2012 3B
Pumpversion A
Modell A

Material
Pumphus  Gjutjärn EN-GJL 250
ASTM class 35
Pumphjul Gjutjärn
EN-GJL-200
ASTM class 30
Materialkod A

Installation
 Max. omgivningstemperatur -20 .. 55 ° C
Max. driftstryck 16 bar
Flänsstandard DIN
Anslutningskod F
Röranslutning DN 200
Sugsida DN 200
Trycksida DN 200
Trycksteg PN 16
Inbyggnadslängd 1000 mm
Motorflänsstorlek FF400

Elektriskdata
Motortyp SIEMENS
IE Efficiency class IE3
Effektförbrukning  P2 37 kW
Antal Poler 4
Nätfrekvens 50 Hz
Märkspänning

3 x 380-420D/
660-725Y V

Nominell ström 66/38.5 A
Startström 640-640 %
Cos phi - verkningsgrad 0,86
Varvtal 1478 rpm
Kapslingsklass (EC 34-5) 55 Dust/Jetting
Efficiency IE3 93,9%
Motorns verkningsgrad vid full
belastning
93,9-93,9%
Motorverkningsgrad vid 3/4 last 94,5-94,5%
Motorverkningsgrad vid 1/2 last 94,4-94,4%
Isolationsklass (EC 85) F
Motorskydd PTC
Motornr 99032123

Övriga
Minsta effektivitetsindex, MEI ≥ 0,70
Nettovikt 712 kg
Bruttovikt 757 kg
Leveransvolym 1,66 m3

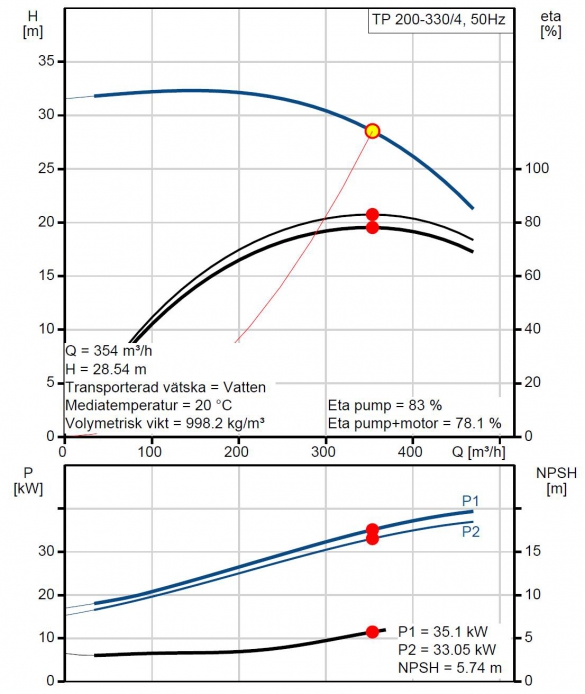

 Prestanda kurvor

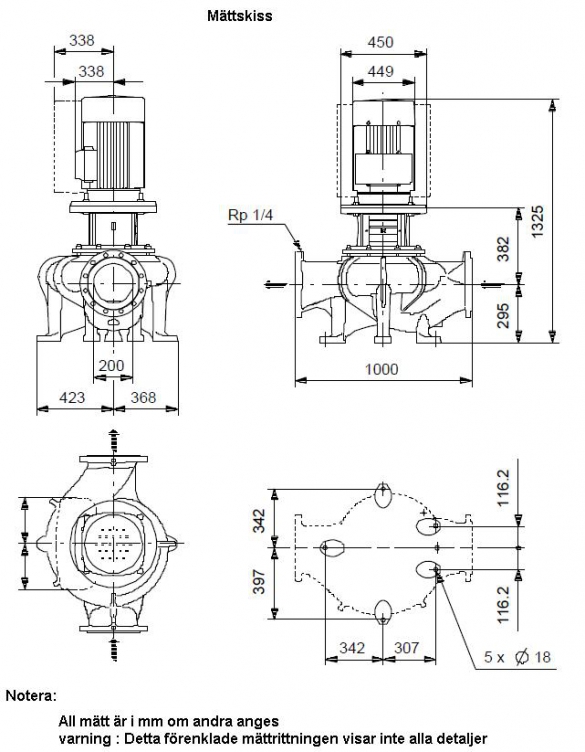

» Ritning med mått beskrivning

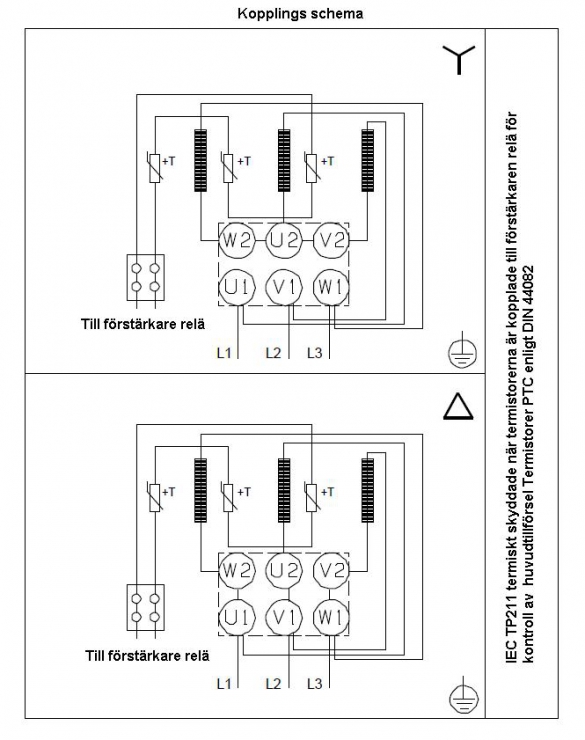

» Kopplings schema

  • Cirkulationspump Grundfos TP 200-330/4, 37kW 354m³/h  28,6m 3x400V 50Hz
    Art. nr.
    GRU96306020
    Cirkulationspump Grundfos TP 200-330/4, 37kW 354m³/h 28,6m 3x400V 50Hz
    110 470,00 kr
    110 470,00 kr
    kr
