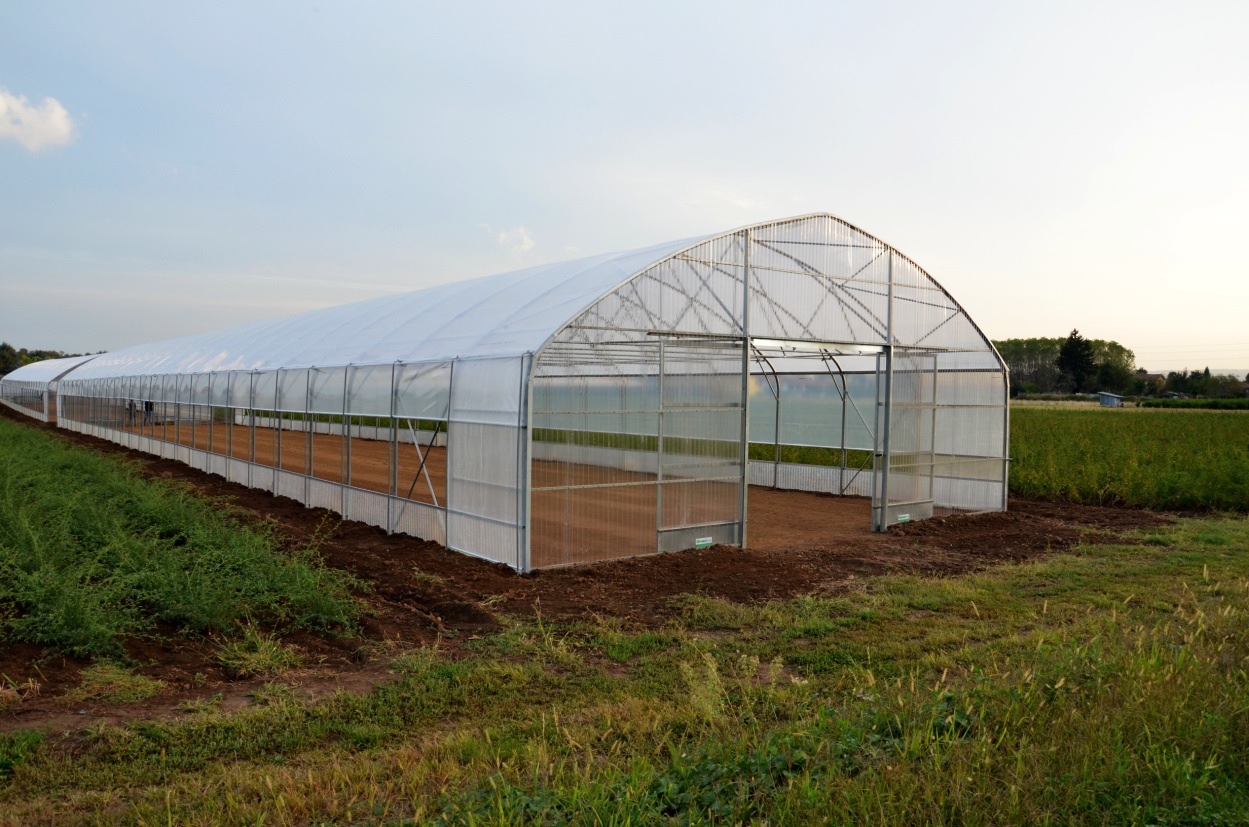

Växthus SCANDI®Tunnelart PV,bredd 9,6m och längd 20m, 192 m² Växthus för grönsaksodling, plantuppdragning, krukväxtodling, djurstall etc. Växthusen kan kompletteras utifrån vilken typ av odling som krävs.
Dess tillämpningsområden varierar från grönsaksodling till plantskola och experiment. Strukturen är extremt anpassningsbar utifrån vilken typ av odling som krävs. Många typer av fackverk finns för möjligheten att montera takventilaton. Med TUNNELART PV är det möjligt att nå höga volymer för alla klimatbehov.
Växthuset är täckt med ett lager av växthusfoliesidor och tak.
Folien är fäst vid klämprofiler.
Gavlar utrustade med ett par dubbel skjutdörrar.
Dubbel skjutdörr i galvaniserade stålrör och styrskena med hjul, dörrarna kläs med polykarbonat.
Infästningsprofiler för växthusfolie alternativt vindnät. Består av bottenprofil i galvaniserat stål och klickprofiler i PVC.
Fundament för gjutning rekommenderas betong C30 ca 280kg
Scandi PV förses med raka sidopelare i dimension 80x80x3
Fackverken är konstruerade av galvaniserade stålrör ∅42x1,5mm
Vindförstärkning är konstruerade av galvaniserade stålrör ∅32x1,5mm
Gavlar är konstruerade av galvaniserade stålrör ∅32x1,5mm
SCANDI PV960 är försedd med rännor av galvaniserad profil
FunktionerGalvaniserad stålkonstruktion
Fundament med eller utan betong
Enkel eller dubbel växthusfolie typ Scandinavian Class
Förberedd för avloppsinstallation
Olika typer av takventilation
Manuell eller motordriven sidoventilation
Gavlar med polykarbonat
Enkla eller dubbla skjutdörrar
»
Klicka här för att se Datablad
| Teknisk data |
Baybredd(Ln)
|
9,6m |
| Fri invändig höjd(Ht) |
3 m |
| Taknock höjd(Hc) |
5,25m |
| Bågavstånd |
2m |
| Avstånd från sidostolpen(L) |
2m |
| Total längd(LU) |
20m |
| Växthus yta m² |
192 m2 |
| Antal växthusenhet |
1 styck |
| Total växthus yta m² |
192 m2 |
Teknisk beskrivning
Ram: I projektet ingår endast metallkonstruktionen.
Dörrar: 2 Dubbel skjutdörr 3,20 x h2,70m
Dörrar
Mått: 3,20 x h2,70m
2 blad i galvaniserat stål
Glidande övre skena med hjul
Övre ytbehandlat stål
2 handtag varje blad |
|
|
Gavel ram
2 pelare 80x80x3 mm
Övre tvärstång 80x50 mm
2 Ø32x1,5 mm diagonala vindstöd som ansluter pelare till innerbågen
|
 |
| Tekniska funktioner |
| Fundament |
Exponeringsklass: XC2
Motståndsklass: C25/30
Förhållande vatten/cement max 0,60
Minsta cementinnehåll: 280 kg/m3
Max inert diameter: 20 mm
Konsistensklass: S4
Pansar med stålrundor B450 C
|
| Halvbåge |
Ø76x1,5 mm |
| Sidostolpar |
80x80x3 mm |
| Horisontella dragstänger |
Ø42x1,5 mm |
| Fackverket |
7 rods - Ø42x1,5 mm |
| Ridge beam |
Ø42x1,5 mm |
| Inre längsgående fackverkanslutning |
Ø32x1,5 mm |
| Sidans längsgående stag |
Extern rör 25x25 |
| Sidovindar |
Ø32x1,5 mm |
| Ridge vindavstängning |
N,6 dragstänger Ø32x1,5 mm |
| Horisontell vindavstängning |
N,4 dragstänger Ø32x1,5 mm |
| Bultar och skruvar |
Varmförzinkad |
Leveransvillkor
Ingår i erbjudandet
Förpackning av material
Bygginstruktioner
Undantaget från erbjudandet
Moms, tullklarering, lokala skatter
Transport
Lossning, lagring och material tillsyn
Växthusmontering
Murverk fungerar av något slag
Elsystem och reglering
Hydraulsystem och reglering
Eventuella ytterligare arbeten som inte beskrivs i detta kontrakt
Strukturella beräkningar i överensstämmelse med gällande standarder för växthusnormer
Allt som inte uttryckligen beskrivs i detta kontrakt
