  1. Trädgårdsteknik
  2. Pumpar vertikal flerstegs med trefas elmotor CVX321 serie

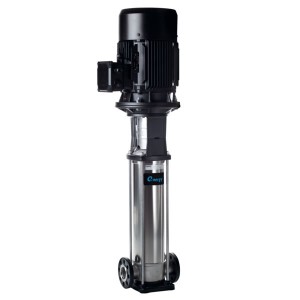

Pumpar vertikal flerstegs med trefas elmotor CVX321 serie




Pumpar vertikal flerstegs med trefas elmotor CVX321 serie


cvx parts

Typ A B C D E F H J K L O P R h q u
CVX321/1+E0220T212-V 504 320 299 170 14 240 105 65 16-25 227 65 4 16-25 330 195 160
CVX321/2+E0400T212-V 574 320 299 170 14 240 105 65 16-25 227 65 4 16-25 335 240 190
CVX321/3+E0550T222-V 644 320 299 170 14 240 105 65 16-25 227 65 4 16-25 390 275 210
CVX321/4+E0750T222-V 714 320 299 170 14 240 105 65 16-25 227 65 4 16-25 390 275 210
CVX321/6+E1100T222-V 964 320 299 170 14 240 105 65 16-25 227 65 4 16-25 535 335 255
CVX321/8+E1500T222-V 1104 320 299 170 14 240 105 65 16-25 227 65 4 16-25 535 335 255
CVX321/10+E1850T222-V 1244 320 299 170 14 240 105 65 16-25 227 65 4 16-25 575 335 255
CVX321/12+E2200T222-V 1384 320 299 170 14 240 105 65 16-25 227 65 4 16-25 600 380 280
CVX321/14+E3000T222-V 1524 320 299 170 14 240 105 65 16-25 227 65 4 16-25 660 420 305

CVX321 PARTS

Typ a2 b2 c2 d2 e2 f2 Vikt
CVX321/1+E0220T212-V 185 145 107 74 8 18 70,7
CVX321/2+E0400T212-V 185 145 107 74 8 18 89,6
CVX321/3+E0550T222-V 185 145 107 74 8 18 116,5
CVX321/4+E0750T222-V 185 145 107 74 8 18 122,6
CVX321/6+E1100T222-V 185 145 107 74 8 18 151,2
CVX321/8+E1500T222-V 185 145 107 74 8 18 168,4
CVX321/10+E1850T222-V 185 145 107 74 8 18 213,7
CVX321/12+E2200T222-V 185 145 107 74 8 18 236,6
CVX321/14+E3000T222-V 185 145 107 74 8 18 326,1

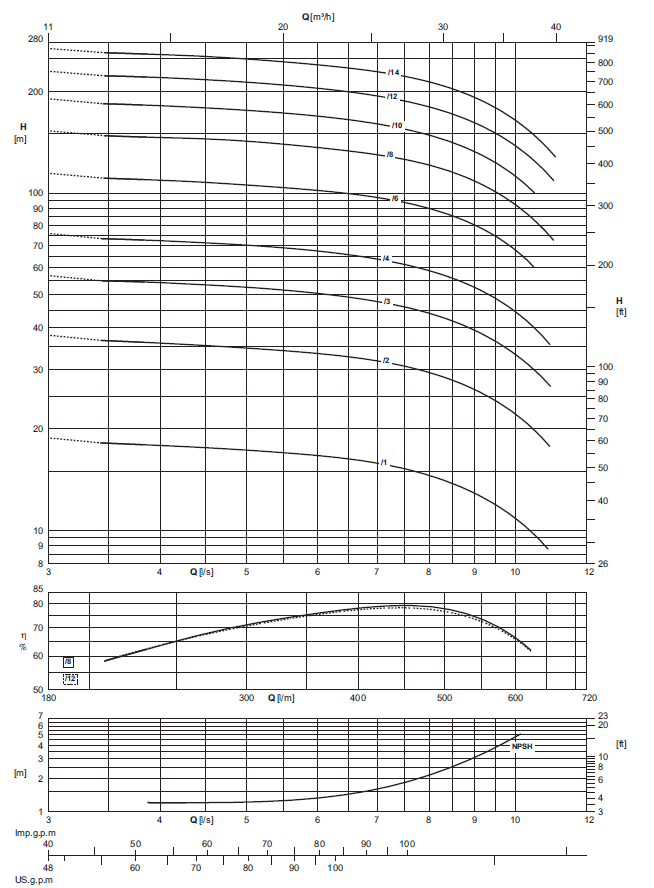

                                                                                 CVX321 GRAF


Elektrisk pumptyp    Motoreffekt    Kapacitet
[I/s] 0 3,6 4 5 6 7 8 9 10
[m³/t] 0 13 14,4 18 21,5 25 29 32 36
[I/s] 0 216 240 300 360 420 480 540 600
Tre fas [kW] [CV] Totalt manometrisk huvud
CVX321/1+E0220T212-V 2,2 3 [m] 19 18 18 17,5 16,5 16 14,5 13 11
CVX321/2+E0400T212-V 4 5,5 [m] 38 36,5 36 34,5 33,5 32 29,5 26 22
CVX321/3+E0550T222-V 5,5 7,5 [m] 56 55 54 53 50 47,5 44 39 33
CVX321/4+E0750T222-V 7,5 10 [m] 75 73 72 70 67 64 59 53 44,5
CVX321/6+E1100T222-V 11 15 [m] 114 110 109 106 102 97 90 80 68
CVX321/8+E1500T222-V 15 20 [m] 152 147 146 142 136 130 121 108 92
CVX321/10+E1850T222-V 18,5 25 [m] 190 183 181 176 169 160 148 133 112
CVX321/12+E2200T222-V 22 30 [m] 229 222 220 213 204 194 180 161 138
CVX321/14+E3000T222-V 30 40 [m] 268 260 257 250 240 229 213 192 164
NPSH [m] 1,1 1,2 1,2 1,3 1,6 2,1 3,1 4,8



CVX301

CVX201 DELAR

cvx parts

Typ A B C D E F H J K L O P R h q u
CVX201/1+E0110T212-V 387 300 248 130 14 215 90 50 16-25 200 50 4 16-25 260 165 145
CVX201/2+E0220T212-V 403 300 248 130 14 215 90 50 16-25 200 50 4 16-25 330 195 160
CVX201/3+E0400T212-V 453 300 248 130 14 215 90 50 16-25 200 50 4 16-25 335 240 190
CVX201/5+E0550T222-V 575 300 248 130 14 215 90 50 16-25 200 50 4 16-25 390 275 210
CVX201/7+E0750T222-V 665 300 248 130 14 215 90 50 16-25 200 50 4 16-25 390 275 210
CVX201/10+E1100T222-V 877 300 248 130 14 215 90 50 16-25 200 50 4 16-25 535 335 255
CVX201/14+E1500T222-V 1057 300 248 130 14 215 90 50 16-25 200 50 4 16-25 535 335 255
CVX201/17+E1850T222-V 1192 300 248 130 14 215 90 50 16-25 200 50 4 16-25 575 335 255

CVX0101 PARTS

Typ a2 c2 d2 m2 n2 r2 s2 t2 Vikt
CVX201/1+E0110T212-V 165 93 65 121 127 8 19 22 43
CVX201/2+E0220T212-V 165 93 65 121 127 8 19 22 52,8
CVX201/3+E0400T212-V 165 93 65 121 127 8 19 22 70
CVX201/5+E0550T222-V 165 93 65 121 127 8 19 22 107,7
CVX201/7+E0750T222-V 165 93 65 121 127 8 19 22 113,5
CVX201/10+E1100T222-V 165 93 65 121 127 8 19 22 136,9
CVX201/14+E1500T222-V 165 93 65 121 127 8 19 22 153,5
CVX201/17+E1850T222-V 165 93 65 121 127 8 19 22 197,7



Pump vertikal CAPRARI-CVX321-TRE-FAS

  • Pump vertikal flerstegs med elmotor CVX321/1, 2,2kW 36m³/h 19m 400V 50Hz
    Art. nr.
    CAP19454
    Pump vertikal flerstegs med elmotor CVX321/1, 2,2kW 36m³/h 19m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX321/2, 4kW 36m³/h 38m 400V 50Hz
    Art. nr.
    CAP19455
    Pump vertikal flerstegs med elmotor CVX321/2, 4kW 36m³/h 38m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX321/3, 5,5kW 36m³/h 56m 400V 50Hz
    Art. nr.
    CAP19456
    Pump vertikal flerstegs med elmotor CVX321/3, 5,5kW 36m³/h 56m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX321/4, 7,5kW 36m³/h 75m 400V 50Hz
    Art. nr.
    19457
    Pump vertikal flerstegs med elmotor CVX321/4, 7,5kW 36m³/h 75m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX321/6, 11kW 36m³/h 114m 400V 50Hz
    Art. nr.
    CAP19458
    Pump vertikal flerstegs med elmotor CVX321/6, 11kW 36m³/h 114m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX321/8, 15kW 36m³/h 152m 400V 50Hz
    Art. nr.
    CAP19459
    Pump vertikal flerstegs med elmotor CVX321/8, 15kW 36m³/h 152m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX321/10, 18,5kW 36m³/h 190m 400V 50Hz
    Art. nr.
    CAP19460
    Pump vertikal flerstegs med elmotor CVX321/10, 18,5kW 36m³/h 190m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX321/12, 22kW 36m³/h 229m 400V 50Hz
    Art. nr.
    CAP19461
    Pump vertikal flerstegs med elmotor CVX321/12, 22kW 36m³/h 229m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX321/14, 30kW 36m³/h 268m 400V 50Hz
    Art. nr.
    CAP19462
    Pump vertikal flerstegs med elmotor CVX321/14, 30kW 36m³/h 268m 400V 50Hz
För mer information kontakta oss på
0431-222 90
