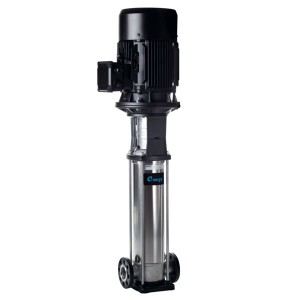

Pumpar vertikal flerstegs med trefas elmotor CVX151 serie

Pumpar vertikal flerstegs med trefas elmotor CVX151 serie

CVX151-serien består av vertikala flerstegspumpar utrustade med trefas elmotor, konstruerade för effektiv pumpning av vatten och andra rena vätskor. Tack vare sin flerstegsteknik kan pumpen generera högt tryck och stabilt flöde, vilket gör den idealisk för tryckstegring, bevattning, vattenförsörjning och industriella applikationer.Pumparna har kompakt vertikal design med inline-anslutningar och drivs vanligtvis med 400/690 V trefasmotor, vilket ger driftsäker prestanda. Serien erbjuder flera steg och effektalternativ, med flöden upp till cirka 21,5 m³/h och arbetstemperaturer upp till cirka 90 °C beroende på modell.
En robust konstruktion och hög verkningsgrad gör CVX151 till ett pålitligt val för både kommersiella och industriella system där jämnt tryck och lång livslängd är avgörande.

DELAR

cvx parts

Typ	A	B	C	D	E	F	H	J	K	L	O	P	R	h	q	u
CVX151/1+E0110T212-V	397	300	248	130	14	215	90	50	16-25	200	50	4	16-25	260	165	145
CVX151/2+E0220T212-V	413	300	248	130	14	215	90	50	16-25	200	50	4	16-25	330	195	160
CVX151/3+E0300T212-V	463	300	248	130	14	215	90	50	16-25	200	50	4	16-25	370	215	172
CVX151/5+E0400T212-V	553	300	248	130	14	215	90	50	16-25	200	50	4	16-25	335	240	190
CVX151/7+E0550T222-V	675	300	248	130	14	215	90	50	16-25	200	50	4	16-25	390	275	210
CVX151/9+E0750T222-V	765	300	248	130	14	215	90	50	16-25	200	50	4	16-25	200	50	4
CVX151/12+E1100T222-V	977	300	248	130	14	215	90	50	16-25	200	50	4	16-25	200	50	4
CVX151/14+E1100T222-V	1067	300	248	130	14	215	90	50	16-25	200	50	4	16-25	200	50	4
CVX151/17+E1500T222-V	1202	300	248	130	14	215	90	50	16-25	200	50	4	16-25	200	50	4

CVX0101 PARTS

Typ	a2	c2	d2	m2	n2	r2	s2	t2	Vikt
CVX151/1+E0110T212-V	165	93	65	121	127	8	19	22	46
CVX151/2+E0220T212-V	165	93	65	121	127	8	19	22	52,8
CVX151/3+E0300T212-V	165	93	65	121	127	8	19	22	61
CVX151/5+E0400T212-V	165	93	65	121	127	8	19	22	72,8
CVX151/7+E0550T222-V	165	93	65	121	127	8	19	22	110,5
CVX151/9+E0750T222-V	165	93	65	121	127	8	19	22	116,3
CVX151/12+E1100T222-V	165	93	65	121	127	8	19	22	139,7
CVX151/14+E1100T222-V	165	93	65	121	127	8	19	22	142,5
CVX151/17+E1500T222-V	165	93	65	121	127	8	19	22	157,7

CVX151 prestanda

Pumptyp	Motoreffekt		Kapacitet
			[I/s]	0	1,8	2	2,4	2,8	3,2	3,6	4	5	6
			[m³/h]	0	6,5	7,2	8,6	10,1	11,5	13	14,4	18	21,5
			[I/s]	0	108	120	144	168	192	216	240	300	360
Tre fas	[kW]	[CV]	Totalt manometrisk huvud
CVX151/1+E0110T212-V	1,1	1,5	[m]	14	13,5	13,5	13,5	13,5	13	13	12,5	11	8,7
CVX151/2+E0220T212-V	2,2	3	[m]	27,5	26,5	27	27	26,5	26	25,5	25	22	17
CVX151/3+E0300T212-V	3	4	[m]	42	40	41	40,5	40	39	38,5	37	33,5	26
CVX151/5+E0400T212-V	4	5,5	[m]	69	67	68	67	66	65	63	62	55	42,5
CVX151/7+E0550T222-V	5,5	7,5	[m]	97	94	95	94	93	91	89	87	78	61
CVX151/9+E0750T222-V	7,5	10	[m]	125	120	122	121	119	117	115	112	102	79
CVX151/12+E1100T222-V	11	15	[m]	168	161	165	164	162	160	156	153	138	109
CVX151/14+E1100T222-V	11	15	[m]	195	188	191	189	186	182	178	173	156	120
CVX151/17+E1500T222-V	15	20	[m]	238	229	234	232	229	226	222	216	197	157
NPSH			[m]		0,6	0,7	0,7	0,8	0,9	1	1,2	2	3,2
M.E.I. ≥ 0,40

CVX151

Pump vertikal CAPRARI-CVX101-TRE-FAS

Art. nr.
CAP19437
Pump vertikal flerstegs med elmotor CVX151/1, 1,1kW 21,5m³/h 14m 400V 50Hz
Art. nr.
CAP19438
Pump vertikal flerstegs med elmotor CVX151/2+E0220T212-V
Art. nr.
CAP19439
Pump vertikal flerstegs med elmotor CVX151/3+E0300T212-V
Art. nr.
CAP19440
Pump vertikal flerstegs med elmotor CVX151/5+E0400T212-V
Art. nr.
CAP19441
Pump vertikal flerstegs med elmotor CVX151/7+E0550T222-V
Art. nr.
CAP19445
Pump vertikal flerstegs med elmotor CVX151/17+E1500T222-V
Art. nr.
CAP19444
Pump vertikal flerstegs med elmotor CVX151/14+E1100T222-V
Art. nr.
CAP19443
Pump vertikal flerstegs med elmotor CVX151/12+E1100T222-V
Art. nr.
CAP19442
Pump vertikal flerstegs med elmotor CVX151/9+E0750T222-V
