  2. Pumpar vertikal flerstegs med elmotor CVX101 serie

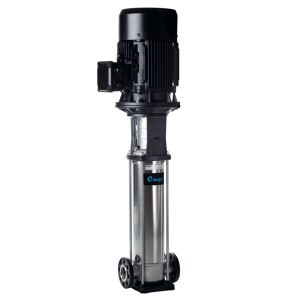

Pumpar vertikal flerstegs med elmotor CVX101 serie




Pumpar vertikal flerstegs med elmotor CVX101 serie

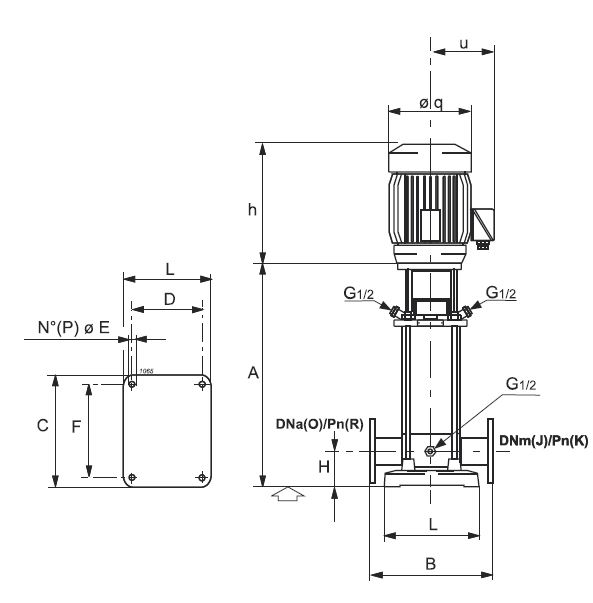

CVX101 PARTS

cvx parts

Typ A B C D E F H J K L O P R h q u
CVX101/2+E0075T212-V 357 280 248 130 14 215 80 40 16-25 200 40 4 16-25 260 165 145
CVX101/3+E0110T212-V 387 280 248 130 14 215 80 40 16-25 200 40 4 16-25 260 165 145
CVX101/4+E0150T212-V 433 280 248 130 14 215 80 40 16-25 200 40 4 16-25 300 195 160
CVX101/6+E0220T212-V 493 280 248 130 14 215 80 40 16-25 200 40 4 16-25 330 195 160
CVX101/9+E0300T212-V 588 280 248 130 14 215 80 40 16-25 200 40 4 16-25 370 215 172
CVX101/12+E0400T212-V 678 280 248 130 14 215 80 40 16-25 200 40 4 16-25 335 240 190
CVX101/16+E0550T222-V 830 280 248 130 14 215 80 40 16-25 200 40 4 16-25 390 275 210
CVX101/22+E0750T222-V 1010 280 248 130 14 215 80 40 16-25 200 40 4 16-25 390 275 210
CVX101/2+E0075M211-V 357 280 248 130 14 215 80 40 16-25 200 40 4 16-25 246 146 108
CVX101/3+E0110M211-V 387 280 248 130 14 215 80 40 16-25 200 40 4 16-25 246 156 108
CVX101/4+E0150M211-V 433 280 248 130 14 215 80 40 16-25 200 40 4 16-25 260 174 130
CVX101/6+E0220M211-V 493 280 248 130 14 215 80 40 16-25 200 40 4 16-25 270 174 130

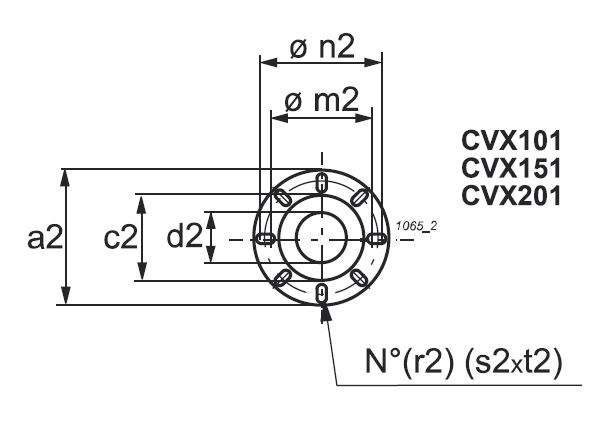

CVX0101 PARTS

Typ a2 c2 d2 m2 n2 r2 s2 t2 Vikt
CVX101/2+E0075T212-V 150 79 42 105 115 4 19 24 37
CVX101/3+E0110T212-V 150 79 42 105 115 4 19 24 42
CVX101/4+E0150T212-V 150 79 42 105 115 4 19 24 50,6
CVX101/6+E0220T212-V 150 79 42 105 115 4 19 24 55,1
CVX101/9+E0300T212-V 150 79 42 105 115 4 19 24 65
CVX101/12+E0400T212-V 150 79 42 105 115 4 19 24 77
CVX101/16+E0550T222-V 150 79 42 105 115 4 19 24 116
CVX101/22+E0750T222-V 150 79 42 105 115 4 19 24 125,1
CVX101/2+E0075M211-V 150 79 42 105 115 4 19 24 34
CVX101/3+E0110M211-V 150 79 42 105 115 4 19 24 38
CVX101/4+E0150M211-V 150 79 42 105 115 4 19 24 47,1
CVX101/6+E0220M211-V 150 79 42 105 115 4 19 24 51,1

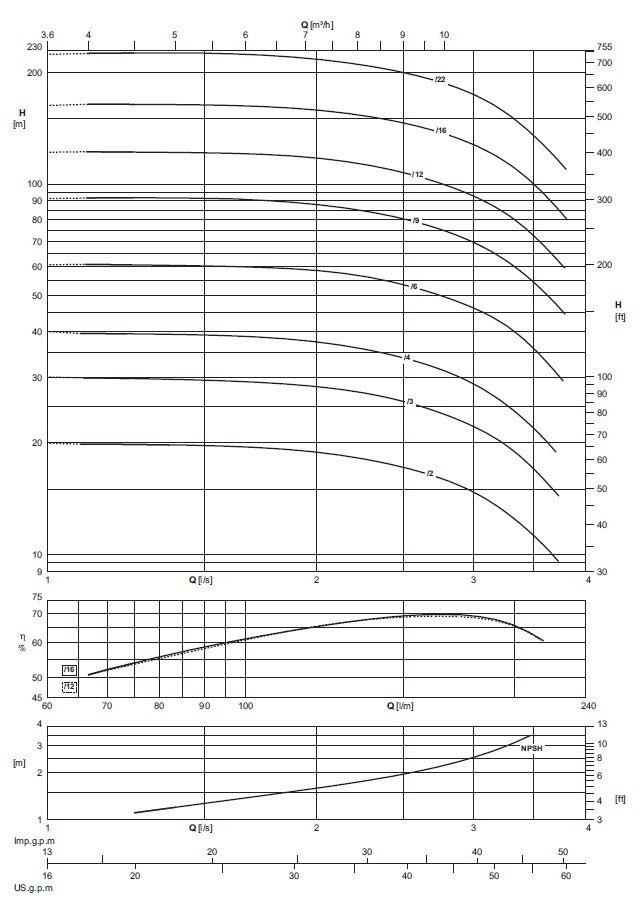

CVX101 Graf

Elektrisk pumptyp    Motoreffekt    Kapacitet
[I/s] 0 1,2 1,4 1,6 1,8 2 2,4 2,8 3,2 3,6
[m³/h] 0 4,3 5 5,8 6,5 7,2 8,6 10,1 11,5 13
[I/s] 0 72 84 96 108 120 144 168 192 216
Enfas [kW] [CV] Totalt manometrisk huvud
CVX101/2+E0075M211-V 0,75 1 [m] 20 20 19,5 19,5 19,5 19 17,5 16 13,5 10,5
CVX101/3+E0110M211-V 1,1 1,5 [m] 30 30 29,5 29,5 29 28,5 26,5 23,5 20,5 16
CVX101/4+E0150M211-V 1,5 2 [m] 40 39,5 39 39 38,5 37,5 34,5 31 26 20,5
CVX101/6+E0220M211-V 2,2 3 [m] 60 61 60 60 59 58 55 49,5 42,5 33,5
NPSH [m] 1,1 1,2 1,3 1,5 1,6 1,9 2,3 2,9 -
M.E.I. ≥ 0,40



Elektrisk pumptyp    Motoreffekt    Kapacitet
[I/s] 0 1,2 1,4 1,6 1,8 2 2,4 2,8 3,2 3,6
[m³/h] 0 4,3 5 5,8 6,5 7,2 8,6 10,1 11,5 13
[I/s] 0 72 84 96 108 120 144 168 192 216
Tre fas [kW] [CV] Totalt manometrisk huvud
CVX101/2+E0075T212-V 0,75 1 [m] 20 20 19,5 19,5 19,5 19 17,5 16 13,5 10,5
CVX101/3+E0110T212-V 1,1 1,5 [m] 30 30 29,5 29,5 29 28,5 26,5 23,5 20,5 16
CVX101/4+E0150T212-V 1,5 2 [m] 40 39,5 39 39 38,5 37,5 34,5 31 26 20,5
CVX101/6+E0220T212-V 2,2 3 [m] 60 61 60 60 59 58 55 49,5 42,5 33,5
CVX101/9+E0300T212-V 3 4 [m] 91 92 92 91 90 88 82 74 64 51
CVX101/12+E0400T212-V 4 5,5 [m] 121 122 122 121 120 118 110 99 86 68
CVX101/16+E0550T222-V 5,5 7,5 [m] 163 164 164 163 161 158 149 136 118 94
CVX101/22+E0750T222-V 7,5 10 [m] 224 226 226 225 222 217 204 186 160 127
NPSH [m] 1,1 1,2 1,3 1,5 1,6 1,9 2,3 2,9 -
M.E.I. ≥ 0,40

CVX0101

Pump vertikal CAPRARI-CVX101-TRE-FAS

  • Pump vertikal flerstegs med elmotor CVX101/2, 0,75kW 13m³/h 20m 400V 50Hz
    Art. nr.
    CAP99430
    Pump vertikal flerstegs med elmotor CVX101/2, 0,75kW 13m³/h 20m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX101/3, 1,1kW 13m³/h 30m 400V 50Hz
    Art. nr.
    CAP99431
    Pump vertikal flerstegs med elmotor CVX101/3, 1,1kW 13m³/h 30m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX101/4, 1,5kW 13m³/h 40m 400V 50Hz
    Art. nr.
    CAP99432
    Pump vertikal flerstegs med elmotor CVX101/4, 1,5kW 13m³/h 40m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX101/6, 2,2kW 13m³/h 60m 400V 50Hz
    Art. nr.
    CAP99433
    Pump vertikal flerstegs med elmotor CVX101/6, 2,2kW 13m³/h 60m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX101/22, 7,5kW 13m³/h 224m 400V 50Hz
    Art. nr.
    CAP99437
    Pump vertikal flerstegs med elmotor CVX101/22, 7,5kW 13m³/h 224m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX101/16, 5,5kW 13m³/h 163m 400V 50Hz
    Art. nr.
    CAP99436
    Pump vertikal flerstegs med elmotor CVX101/16, 5,5kW 13m³/h 163m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX101/12, 4kW 13m³/h 121m 400V 50Hz
    Art. nr.
    CAP99435
    Pump vertikal flerstegs med elmotor CVX101/12, 4kW 13m³/h 121m 400V 50Hz
  • Pump vertikal flerstegs med elmotor, CVX101/9, 3kW 13m³/h 91m 400V 50Hz
    Art. nr.
    CAP99434
    Pump vertikal flerstegs med elmotor, CVX101/9, 3kW 13m³/h 91m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX101/2, 0,75kW 13m³/h 20m 230V 50Hz
    Art. nr.
    CAP115944
    Pump vertikal flerstegs med elmotor CVX101/2, 0,75kW 13m³/h 20m 230V 50Hz
  • Pump vertikal flerstegs med elmotor CVX101/3, 1,1kW 13m³/h 30m 230V 50Hz
    Art. nr.
    CAP115945
    Pump vertikal flerstegs med elmotor CVX101/3, 1,1kW 13m³/h 30m 230V 50Hz
  • Pump vertikal flerstegs med elmotor CVX101/4, 1,5kW 13m³/h 40m 230V 50Hz
    Art. nr.
    CAP115946
    Pump vertikal flerstegs med elmotor CVX101/4, 1,5kW 13m³/h 40m 230V 50Hz
  • Pump vertikal flerstegs med elmotor CVX101/6, 2,2kW 13m³/h 60m 230V 50Hz
    Art. nr.
    CAP115947
    Pump vertikal flerstegs med elmotor CVX101/6, 2,2kW 13m³/h 60m 230V 50Hz
