Pumpar centrifugalpumpar horisontella standardiserade enstegs -NC




Pumpar centrifugalpumpar horisontella standardiserade enstegs  -NC
Enstegs
horisontella centrifugalpumpar som överensstämmer med DIN 24255 / EN 733 standard. De används i värme- och luftkonditioneringssystem i kylskåpsfabriken, vattenförsörjning, industri, bevattning och brandbekämpningsenheter. Utförande med mekanisk tätning och gjutjärn eller impeller rostfritt stål finns tillgängliga.

Maskiner överensstämmer med 2009/125 / EC-direktiv (EcoDesign - ErP).

Kapacitet 300 l/s
Huvud 100 m
Ström 160 kW





Pos Delar
Material
1 Leverans hölje Gjutjärn
2 Sugning hölje Gjutjärn
3-4 Impeller Gjutjärn
5 Diffusor Gjutjärn
6 Hölje Gjutjärn
7 Bära ring med försedda med bush -
8 Bära ring Rostfritt stål
9 Pump skaft Stål
10 Axelhylsan Brons
11 Uthärda bush Gjutjärn
12 Packboxen -
13 Mekanisk tätning -
13 Packning Impregnerade plast
material
14 Packning för sug cover Gummi
15 ELLER tätningsring Gjutjärn
16 Med fläns Impregnerade plast
material
17 Packning för fläns Gummi
18 Tätningsring Gummi
19-20 Försedda med -
21 Piedestal Gjutjärn

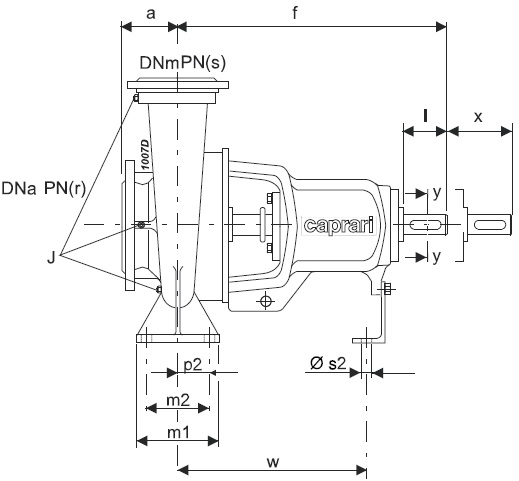

PUMP Dimensioner Anka fot piedestal Skaft Vikt
DNA DNM [kW] Size a m a z r s [kg]
NC32-125 50 32 0,75 100 949 0 140 4 16 16 297
NC32-125 50 32 1 112 985 0 140 4 16 16 343
NC32-160 50 32 0,75 132 1090 0 140 4 16 16 343
NC32-160 50 32 1,1 132 1115 0 140 4 16 16 405
NC32-160 50 32 4 132 1115 0 140 4 16 16 355
NC32-160 50 32 0,75 160 1207 0 140 4 16 16 343
NC32-160 50 32 1,1 90 804 0 160 4 16 16 405
NC32-200 50 32 1,5 90 829 0 160 4 16 16 355
NC32-200 50 32 2,2 100 864 0 160 4 16 16 405
NC32-200 50 32 3 100 864 0 160 4 16 16 343
NC32-250 50 32 4 100 974 0 140 4 16 16 405
NC32-250 50 32 4 100 974 0 140 4 16 16 355
NC40-125 65 40 5,5 112 1010 0 140 4 16 16 30
NC40-125 65 40 7,5 132 1115 0 140 4 16 16 355
NC40-125 65 40 11 132 1115 0 140 4 16 16 405
NC40-160 65 40 0,75 160 1115 0 140 4 16 16 405
NC40-160 65 40 0,75 160 1207 0 140 4 16 16 343
NC40-160 65 40 1 132 1251 0 140 4 16 16 405
NC40-200 65 40 1,6 180 1251 0 140 4 16 16 405
NC40-200 65 40 4 100 1115 0 140 4 16 16 405
NC40-200 65 40 2,2 112 1311 0 160 4 16 16 1480
NC40-200 65 40 3 132 974 0 160 4 16 16 297
NC40-250 65 40 1,6 132 1010 0 160 4 16 16 610
NC40-250 65 40 5,5 148 1115 0 160 4 16 16 1561
NC40-250 65 40 7,5 145 1115 0 160 4 16 16 355
NC40-250 65 40 6,6 146 974 0 160 4 16 16 355
NC40-250 65 40 7,6 149 1010 0 160 4 16 16 1480
NC40-250 65 40 3 152 1115 0 160 4 16 16 1740
NC40-125 65 40 2 164 1115 0 160 4 16 16 960
NC50-125 65 50 2,1 165 1115 0 180 4 16 16 343
NC50-125 65 50 4,5 180 974 0 180 4 16 16 1561
NC50-125 65 50 3,5 132 1010 0 180 4 16 16 405
NC50-160 65 50 2,5 315 1115 0 180 4 16 16 380
NC50-200 65 50 8,4 360 1130 0 180 4 16 16 460
NC50-250 65 50 3,2 350 1122 0 180 4 16 16 405
NC50-250 65 50 2 160 1221 0 180 4 16 16 1740
NC50-250 65 50 1,6 132 1384 0 180 4 16 16 101
NC50-250 65 50 2 100 1201 0 180 4 16 16 170
NCH50-315 65 50 1,6 132 1222 0 180 4 16 16 343
NCH50-315 65 50 4 160 1201 0 200 4 16 16 640
NCH50-315 65 50 2 112 1201 0 200 4 16 16 762
NCH50-315 65 50 1 160 1222 0 200 4 16 16 297
NCH50-315 65 50 1,1 112 1201 0 200 4 16 16 297
NCH50-315 65 50 2 100 1346 0 200 4 16 16 640
NCH50-315 65 50 7 112 1346 0 200 4 16 16 1740
NC65-125 80 65 1,4 132 1130 0 200 4 16 16 405
NC65-125 80 65 3 160 1346 0 200 4 16 16 762
NC65-125 80 65 2 112 1346 0 200 4 16 16 762
NC65-160 80 65 1,5 330 1130 0 200 4 16 16 43
NC65-160 80 65 8 100 1346 0 250 4 16 16 355
NC65-160 80 65 4,5 112 1346 0 250 4 16 16 355
NC65-200 80 65 2,1 132 1130 0 250 4 16 16 405
NC65-200 80 65 3,2 112 1346 0 250 4 16 16 1740
NC65-200 80 65 4,5 160 1222 0 250 4 16 16 762
NC65-200 80 65 5,6 112 1201 0 250 4 16 16 343
NC80-250 100 80 1,8 315 1130 0 250 4 16 16 405
NC80-315 100 80 1,4 132 1222 0 250 4 16 16 227
NC80-315 100 80 1,5 112 1346 0 250 4 16 16 762
NC80-315 100 80 1,6 160 1384 0 250 4 16 16 762
NC80-315 100 80 1,7 112 1201 0 250 4 16 16 405
NC80-315 100 80 1,8 100 1222 0 250 4 16 16 665
NC80-315 100 80 1,9 112 1346 0 250 4 16 16 355
NC80-315 100 80 1,10 112 1222 0 250 4 16 16 355
NC80-315 100 80 1,5 160 1201 0 250 4 16 16 665
NC80-160 100 80 1,6 325 1222 0 300 4 16 16 118
NC80-160 100 80 1,7 485 100 0 300 4 16 16 540
NC80-160 100 80 1,8 450 100 0 300 4 16 16 640
NC80-160 100 80 2 580 1130 0 300 4 16 16 901
NC80-200 100 80 3 112 1346 0 350 4 16 16 665
NC80-200 100 80 4 132 1222 0 350 4 16 16 640
NC80-200 100 80 5,5 100 1384 0 300 4 16 16 665
NC80-200 100 80 3,3 160 1201 0 350 4 16 16 640
NC80-250 100 80 2,2 112 1222 0 350 4 16 16 665
NC80-250 100 80 2,5 112 1346 0 300 4 16 16 343
NC80-250 100 80 5,5 132 1130 0 400 4 16 16 665
NC80-250 100 80 4,5 112 1201 0 400 4 16 16 355
NC80-315 100 80 3,2 160 1222 0 400 4 16 16 297
NC80-400 100 80 2,5 132 1384 0 350 4 16 16 665
NC100-160 125 100 6,5 112 1346 0 400 4 16 16 405
NC100-160 125 100 2,2 112 1130 0 400 4 16 16 355
NC100-160 125 100 5,5 132 1346 0 300 4 16 16 665
NC100-200 125 100 2,2 112 1201 0 400 4 16 16 343
NC100-200 125 100 5,5 160 1222 0 350 4 16 16 490
NC100-200 125 100 3,2 112 1201 0 400 4 16 16 405
NC100-200 125 100 2,2 112 1384 0 300 4 16 16 490
NC100-250 125 100 4,5 132 1201 0 400 4 16 16 343
NC100-250 125 100 2,2 112 1346 0 400 4 16 16 490
NC100-315 125 100 4,5 160 1130 0 350 4 16 16 490
NC100-400 125 100 4,5 132 1346 0 400 4 16 16 405
NC100-400 125 100 2,2 112 1201 0 400 4 16 16 490
NC100-400 125 100 4,5 100 1222 0 300 4 16 16 297
NC100-400 125 100 2,2 160 1130 0 400 4 16 16 640
NC125-200 150 125 4,5 132 1384 0 350 4 16 16 490
NC125-200 150 125 2,2 112 1346 0 400 4 16 16 640
NC125-200 150 125 4,5 112 1130 0 400 4 16 16 490
NC125-200 150 125 2,2 132 1201 0 300 4 16 16 556
NC125-200 150 125 2,2 160 1130 0 400 4 16 16 640
NC125-250 150 125 2,2 112 1201 0 350 4 16 16 556
NC125-315 150 125 2,2 132 1201 0 400 4 16 16 355
NC125-315 150 125 3,2 112 1222 0 400 4 16 16 556
NC125-315 150 125 2,2 160 1346 0 400 4 16 16 295
NC125-315 150 125 2,2 132 1201 0 300 4 16 16 556
NC125-315 150 125 2,2 100 1384 0 400 4 16 16 656
NC125-400 150 125 2,2 112 1130 0 400 4 16 16 297
NC125-400 150 125 3,2 132 1201 0 350 4 16 16 556
NC125-400 150 125 2,2 160 1346 0 400 4 16 16 297
NC150-200 200 125 2,2 112 2011 0 400 4 16 16 355
NC150-200 200 125 2,2 100 2011 0 400 4 16 16 405
NC150-200 200 125 4,5 132 1130 0 300 4 16 16 640
NC150-200 200 150 5,5 112 1346 0 400 4 16 16 925
NC150-250 200 150 3,2 112 1222 0 350 4 16 16 297
NC150-250 200 150 3,6 112 2011 0 400 4 16 16 925
NC150-250 200 150 4 132 1346 0 400 4 16 16 343
NC150-315 200 150 3,2 112 1384 0 400 4 16 16 640
NC150-315 200 150 5,5 112 650 0 400 4 16 16 925
NC150-315 200 150 4,5 160 1130 0 400 4 16 16 297
NC150-400 200 150 3 112 1222 0 400 4 16 16 925
NC150-400 200 150 3,2 132 2011 0 300 4 16 16 640
NC150-400 200 150 5,5 112 1222 0 400 4 16 16 925
NC150-400 200 150 4,5 100 2011 0 400 4 16 16 343
NCH150-500 200 150 3,2 160 1384 0 350 4 16 16 640
NCH150-500 200 150 2 112 650 0 400 4 16 16 925
NCH150-500 200 150 4,5 132 1222 0 350 4 16 16 355
NCH150-500 200 150 5,5 112 1384 0 400 4 16 16 297
NCH150-500 200 150 5,5 112 1222 0 300 4 16 16 640
NCH150-500 200 150 3,2 160 1130 0 450 4 16 16 925
NC200-250 250 150 5,5 100 1222 0 500 4 16 16 640
NC200-250 250 150 4,5 132 1384 0 550 4 16 16 925
NC200-250 250 150 3,2 100 650 0 550 4 16 16 297
