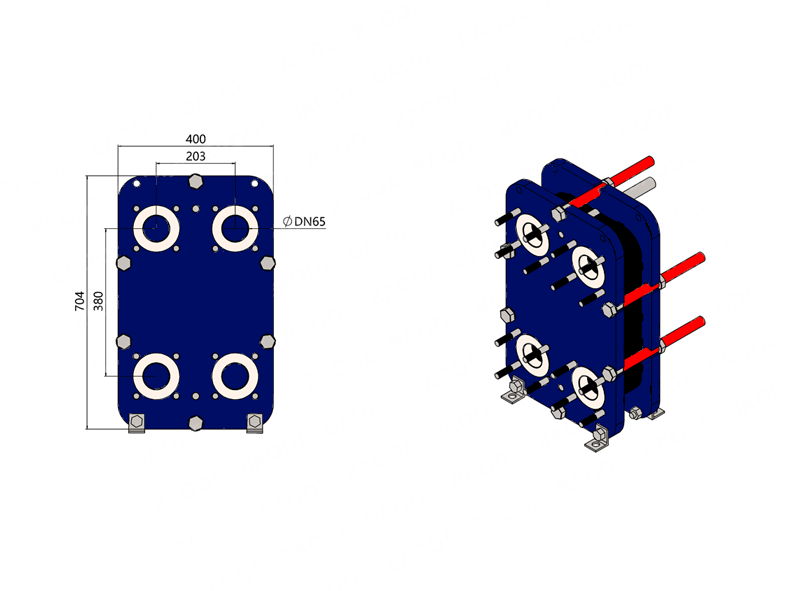

Plattvärmeväxlare BS60H bredd 410mm, höjd 704mm
Standarden designen
Plattvärmeväxlaren består av paket profilerade metallplattorna med in- och utloppshål för passagen av de två medierna mellan vilka värmeöverföringen kommer att äga rum. plattpaketet monteras mellan en fast stativplatta och en rörlig tryckplatta och spänns ihop med dragbultar. plattorna är försedda med en packning som tätar interplattakanalen och riktar fluiden in alternativ kanal. The nummerplåten bestäms av flödeshastigheten, phycical egenskaper hos fluider, tryckfall och temperatur program. Plattornas korrugering främja vätskor turbulens och stöder plattorna mot differentialtryck. De plattan och tryckplattorna är upphängd från den övre carying bar och vid en lägre guilding bar, som båda är fixerade vid en stödpelare. Anslutningar är placerade i stativplattan eller om endera eller båda medierna mer än en enda passage inom enheten, i ramen och tryckplattan.
Typiska kapaciteter
- Vätskeflödeshastighet
- Upp till 16 kg/s (250gpm)
Arbetsprincip
Kanaler bildas mellanplattorna och öppningarna i hörnen är placerade så att de två medierna passerar genom alternerande kanale. Värmen överförs genom plattan mellan kanalerna och fullständig motströmsflöde skapas för högsta möjliga effektivitet. The corrgutions av plattorna ger passagen mellan plattorna, stödjer varje platta gentemot angränsande och förbättrar turbulensen, vilket ger en effektiv värmeöverföring.
Standard Materials
Ramplattan
-Mild stål, epoxylackerat
Metel linted: Rostfritt stål, titan
Plattor
-Rostfritt stål legering 304, Rostfritt stål legering 316L
-Rostfritt stål legering C276 eller titan eller SMO
Packningar
-Nitril, EPDM eller Viton
Dimensioner
Maximal värmeöverföringsyta: 13m2(140 sq .ft)
Uppgifter som krävs för offert
- Flödeshastigheter eller värme laddad
- Temperatur programmet
- Fysikaliska egenskaper hos vätskor i fråga (om inte vatten)
- Önskat arbetstryck
- Högsta tillåtna tryckfall
- Tillgängligt ångtryck
Anslutningar
Storlek 2½",50 mm,DN 50
Tillämpningar
Allmän uppvärmning och kylning tullar
| Korsreferenser ALFA LAVAL |
TS6M |
| Höjd [mm] |
704 |
| Bredd [mm] |
410 |
| Min standardlängd [mm]] |
540 |
| Max standardlängd [mm] |
1440 |
| Vertikal port avstånd [mm] |
380 |
| Horisontell port avstånd [mm] |
203 |
| Max Temperatur [°C] |
180 |
| Max tryck [barg] |
20.6 |
| Flänsstorlek |
DN50 |
| Max. flödeshastighet [kg/s] |
16 |
| Kanaldjup |
2,6 mm |
| Plattmaterial |
SS/TI/SMO/Hastelloy |
| Tallrikstjocklek |
0,5/ 0,6/ 0,7 |
| Rammaterial |
Kolstål med pait |
| Kopplingstyp |
Fläns, gänga, klämma, reglar |
| Kanalängel |
D 120° / X 60° |
| Godkännande |
UL, CE, BV, DNV, GL
ISO9001, ISO14001 |
