Kontrollpanel för driftstatus GPEBox-DTU-01




Kontrollpanel för driftstatus GPEBox-DTU-01
GPEBox-DTU-01 är en typ av GPRS DTU som kan göra att solcentralen omedelbart har nätverksfunktionen och centralt hanterar de decentraliserade solcentralerna via GPRS-nätverket, samt övervakar solsystemets driftstil i realtid och visa realtidsparametrar och annan information via solens intelligenta övervakningsplattform. Kort och enkelt utseende, kompakt storlek, bekväm att använda. Det är tillämpligt på vägövervakning, kommunikationsbasstation, hemkraftverk, meteorologisk övervakning och miljöövervakning, övervakning av kraftutrustning och andra nätförsörjningssystem för solenergi.

Huvudfunktion:

  • Aögpresterande Cortex-M0 kärnbaserad inbäddad processor.
  • Inbyggd vakthund, kraschar aldrig och automatisk återställning när anslutningen släpps.
  • 4 frekvensband, global universal och stödjer 850/900/1800 / 1900MHz GPRS-nätverk.
  • Stöd konfigurationslägen för PC-inställningsprogram, seriell portinstruktion, SMS (kortmeddelandeservice) instruktion.
  • Brett utbud av ingångsspänning (8-32V DC), tillämpligt på olika systems styrenhet.
  • Stöder solkontrollen med RS485-kommunikationsläge för dataöverföring.
  • Stöder anslutningslägena för fast IP eller dynamisk upplösning av domännamn.
  • Stöder UDP- och TCP-protokoll.
  • Solar intelligent övervakningsplattform, som kan övervaka styrenhetens arbetstillstånd i realtid, visa eller ändra styrparametrarna.

Funktioner

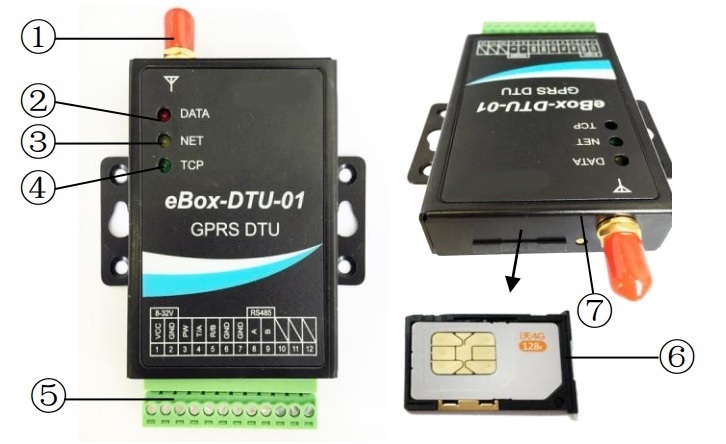

 1 Antennport
 2 DATA-indikator
 3 NET-indikator
 4 TCP-indikator
 5 Terminaler(1)
 6 SIM-kortanslutning
 7 SIM-kortkontakt tryck ut-knappen(2)

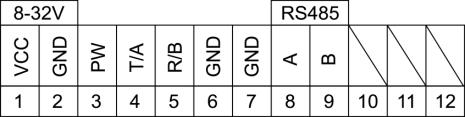

(1)Terminal definition



(2) Tryck på den gula knappen och tryck sedan ut täckplåten för lådtyp.

Indikatorinstruktion

Artikel Definition Färg Status Instruktion
 DATA Dataöverföringsindikator Röd Blinkande Data mottar eller överförs med trnasparent thransfer
 NET Indikator för kommunikationssignal Gul Blinkar snabbt Inte ansluten till GPRS
 Blinkar långsamt Ansluten till GPRS
Långsamt blinkande medium till snabbt blinkande Trnamitting av data
 TCP Anslutande serverindikator Grön Blinkande Ansluter
På fast Anslutning av server lyckades

Systemanslutning

Anslutningsordning
1.Kommunikationsavsnitt: Mobiltelefonkort, sugantenn och kommunikationslinje.
2.Strömavsnitt: Använd en tråd för att ansluta eBox-DTU-01 med ett batteri för strömförsörjning.

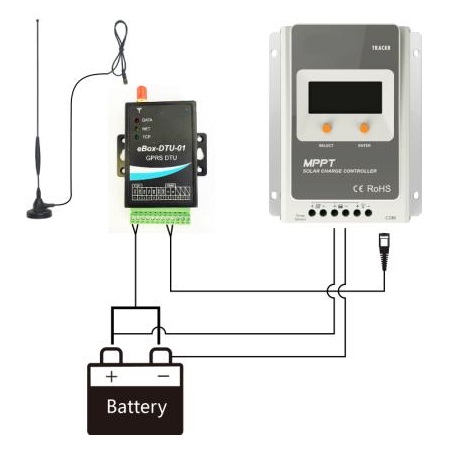

Schematiskt diagram över en enhetsanslutning



Schematiskt diagram för anslutning av flera enheter



Arbetsprincip:
1. Styrenheten matar ut återkopplingsdata till eBox-DTU-01
2. eBox-DTU-01 överför de mottagna återkopplingsdata till servern för inspelning och bearbetning via GPRS-nätverket och Internet-nätverket;
3. Enligt den inställda tidsuppgiften och användarterminalkommandot fortsätter servern att sända datainstruktionen till eBox-DTU-01 via överföringsnätverkssystemet;
4. eBox-DTU-01 överför datainstruktionen till styrningen för utförande av instruktion, och återgår sedan till steg 1) för slingkörning.

Tillämpliga modeller

Produktserie Kommunikation Gränssnittstyp
 LS-B-serier RS485 RJ45
 VS-A-serier
 VS-BN-serier
 Tracer-A-serier RS485 RJ45
 Tracer-BN-serier
 eTracer-AD-serier RS485 3,81-4P
 eTracer-BND-serier
 iTracer-ND-serier

Technical Specifications

Artikel/Modeller eBox-DTU-01
 Inspänning DC8V~ 32V
(Strömförsörjning från batteriet)
 Standard strömförsörjning DC12V/2000mA
 Strömförbrukning i standby-läge 0.36W
 Driftens energiförbrukning 0,72W
 Standardfrekvensband 850/900/1800/1900MHz global universell
 Konfigurationslägen Övre programvara för PC-inställning, serieportinstruktion, SMS-instruktion
 Överföringsläge EPSOLAR eget protokoll
 Kommunikation RS485
 Kommunikationskabel RJ45 to 3,81 Kabel(CC-RJ45-3,81-150U)
3,81 to 3,81 Kabel(CC-TCP232-100U-3,81)
 Överföringshastighet 300bps~230400bps (Standard 115200)
 Antennport 50Ω SMA kvinnligt huvud
 Arbetstemperatur 25~75℃
 Inhägnad IP30
 Fuktighet 5-95%(N.C.)
 Övergripande dimension 102mm×73mm×16mm
(Inklusive antenn och monteringshandtag)
 Monteringsdimension 61mm / 61×25mm
 Monteringshålsstorlek Φ4 /Φ3
 Nettovikt 120g
  • Kontrollpanel för driftstatus GPEBox-DTU-01
    Art. nr.
    GPEBOXDTU01
    Kontrollpanel för driftstatus GPEBox-DTU-01
