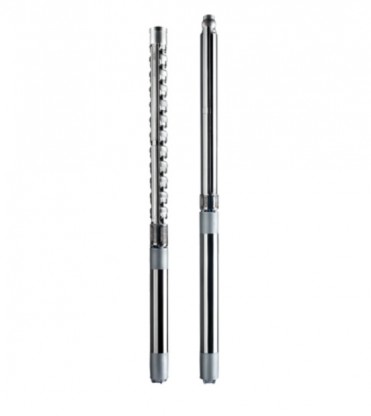

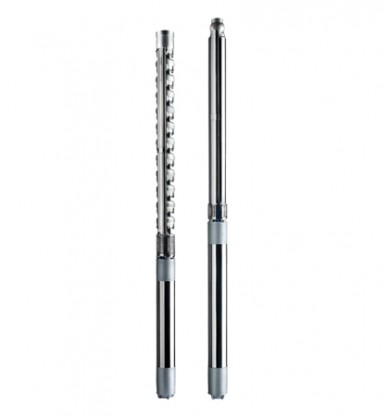

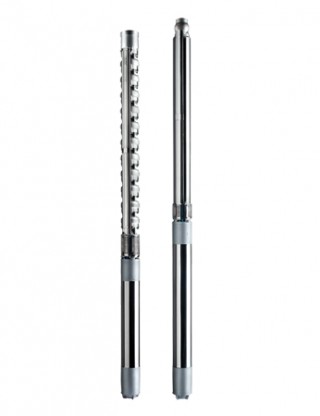

Dränkbara motorn rostfritt stål E6RX Radiella pumphjulet rostfritt stål

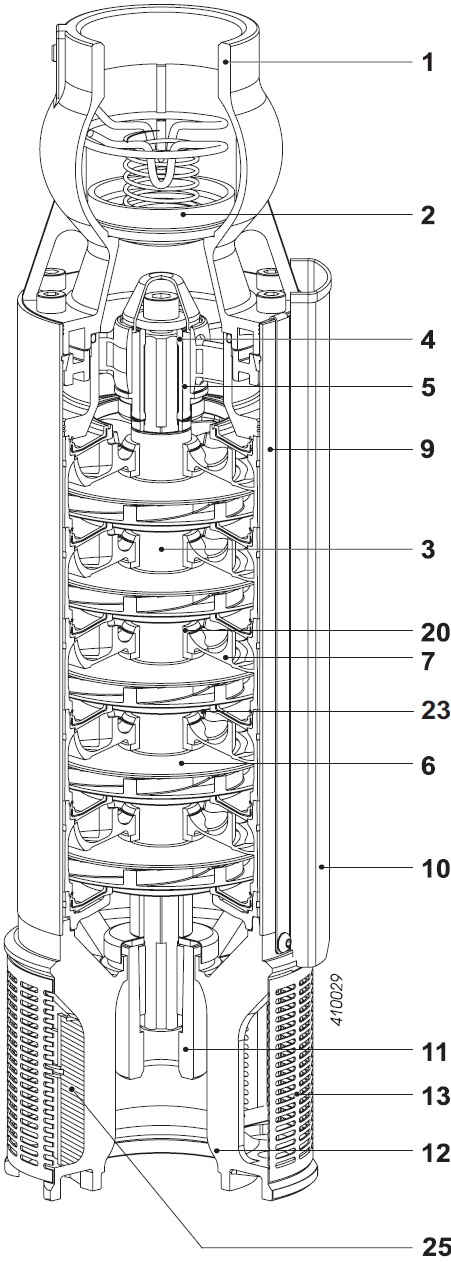

Pump konstruktion och material
NO
|
Delar |
Material |
| 1 |
|
Rostfritt stål |
| 2 |
Koniska ventil
|
Rostfritt stål |
| 3 |
Pumpaxeln |
Rostfritt stål |
| 4 |
Axelhylsan |
Rostfritt stål |
| 5-20 |
Pump med Bussning
|
Rostfritt stål |
| 6 |
Impeller |
Rostfritt stål |
| 7 |
Diffusor |
Rostfritt stål |
| 9 |
Skede hölje
|
Gummi |
| 10 |
Kabeln guard
|
Rostfritt stål |
| 11 |
Fläns koppling
|
Rostfritt stål |
| 12 |
Sugning cover
|
Rostfritt stål |
| 13 |
Sil |
|
| 13 |
Bära ring
|
|
| 25 |
Defender ®
|
- |
E-Series
6-DN in inch
R-Radial impeller
X-Stainless steel
30-Identification impeller number
Motor konstruktion och material
| NO |
Delar |
Material |
| 1 |
Skaft |
Rostfritt stål |
| 2 |
Sand vakt |
Gummi |
| 6 |
Rötor |
Elektrostål |
| 7 |
Stator |
Elektrostål |
| 8 |
Stator skal |
Rostfritt stål |
| 9 |
Winding |
Fil HT |
| 11 |
Edre fästet |
Rostfritt stål |
| 13 |
Mekanisk tätning |
Silicon carbide / silicon Carbide |
| 14-15 |
Lagerbussningen |
Composite HT |
| 16 |
Lagerbussningen |
Brass / Synthetic compound |
| 16 |
Thrust - lagret ( 5-12 cv ) |
Brons |
| 17 |
Thrust - lagret ( 15-40 CV) |
Rostfritt stål / gummi |
| 18 |
Thrust bärande fot slip |
Gjutjärn |
| 19 |
Membran |
Gummi |
| 20 |
Membranlocket |
Tecnopolimero |
MAC = dränkbara motor
X = rostfritt stål
6 = nominell diameter i tum
20 = nominell effekt i hk
/ 2 = generationsväxling kod
A = Hi Tech
-8 = konstruktionsegenskaper av elmotorn
