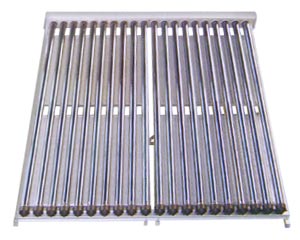

Solpanel för vattenuppvärmning året runt

SEMTIC energi Solfångare är modulbaserad och består av löstagbara inglasade vacuumisolerade koppartuber.
Modulerna kan seriekopplas och växa i takt med er produktion och behov.

Vid uppvärmning pumpas flödet igenom dess övre samlingsdel där energirören sammankopplats då Heat-pipe,
omgärdat av vacuumisolerat, diffuserande glasrör. I koppartuberna värms det inre flödet upp tills det förångas
och därmed stiger uppåt i tuben. I toppen av tuben möter den förångade vätskan en värmeväxlande yta som växlar
över värmen till glykolvatten (frostskyddat vatten) som sedan transporterar värmen till accumulator tanken.
Vacuumet minimerar värmestrålningen och möjliggör producering av varmvatten hela året om!

SEMTIC Vacuumsolfångare är i stort sätt underhållsfri och mycket driftsäker. Se dock till att ni kontinuerlig
kontrollerar glykolhalten och att vacuumrören inte åsamkats skada. Behövs ett rör bytas ut behöver ni ej tappa
vatten, på grund av dess grundläggande separerade konstruktion; det är en enkel process utan driftstopp!

20st rör per enhet i dimmension 58mm diam, panelenhet 1500 x 1800mm längd, enhets yta 2.72m2.

Försumbar driftkostnad. En effektiv energi uppnås upp till 55% dagseffekt vid sommartid, 42% vid vintertid.

Beräknad effekt per rör 0,28kw/dag 80graders temp

Vi levererar enheterna om 20st rör per enhet i då en sammankopplad enhet. Infästnings-stativ ingår. Anslutning
gänga R15.

Vattentryck max 6bar, tryck testade om 12bar.

Flöde optimalt 0,1 liter/minut/tub

Garanti 3år beräknad drift-tid ca 15år

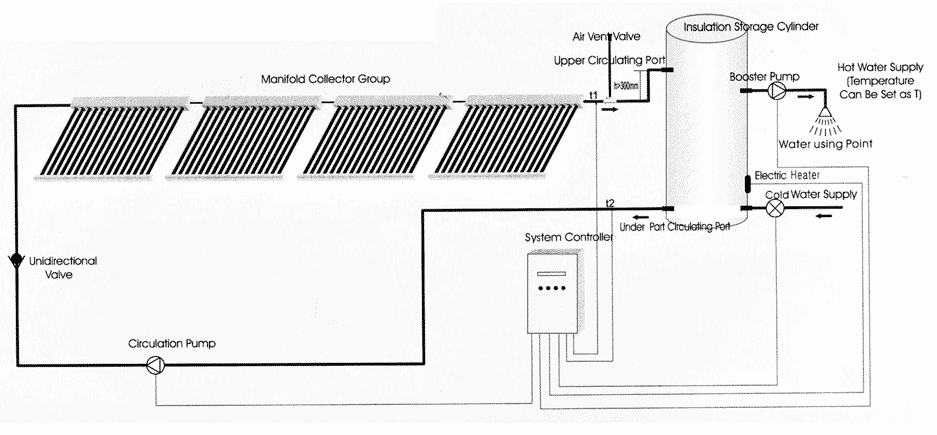

» Schematisk bild av systemet

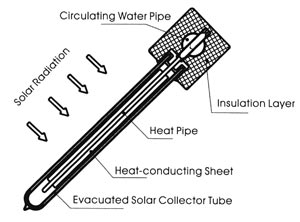

Vacuumisolerat kopparrör
